企管知識 2024-01-05 09:31 發(fā)表于浙江
典型焊接缺陷有哪些？

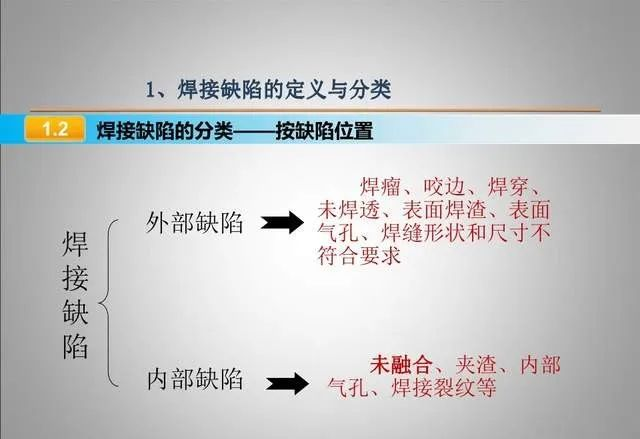

典型焊接缺陷主要包括以下幾種：

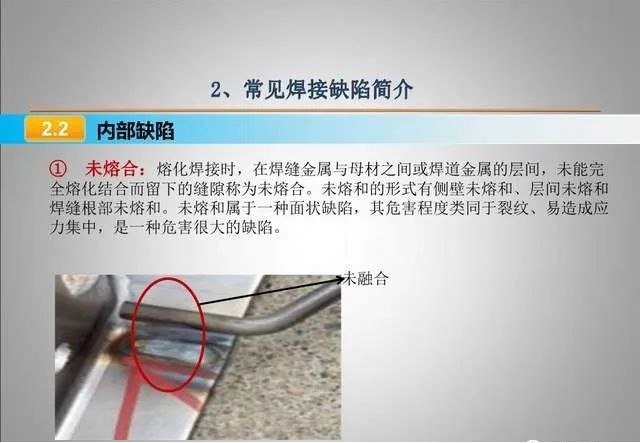

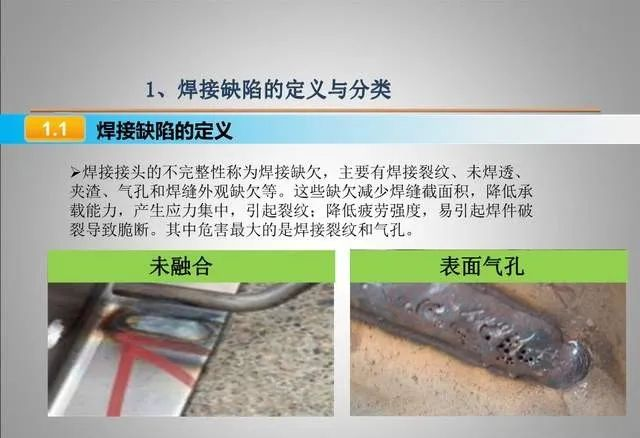

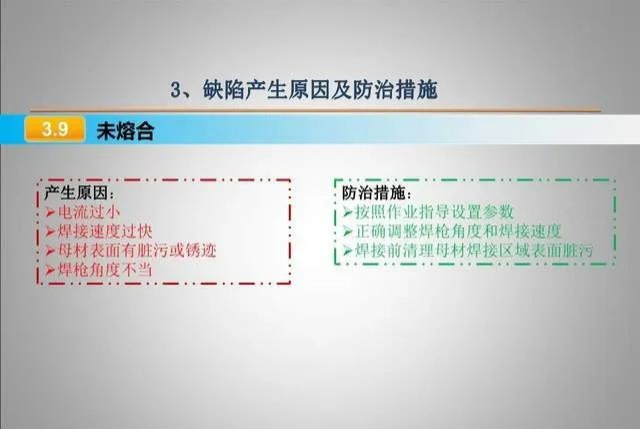

1. 未熔合：焊接時，焊縫金屬與母材之間或焊道與焊道之間未完全熔合在一起的現(xiàn)象。
2. 未焊透：焊接時，接頭根部未完全熔透的現(xiàn)象，主要出現(xiàn)在單面焊的對接和雙面焊的對接接頭中。

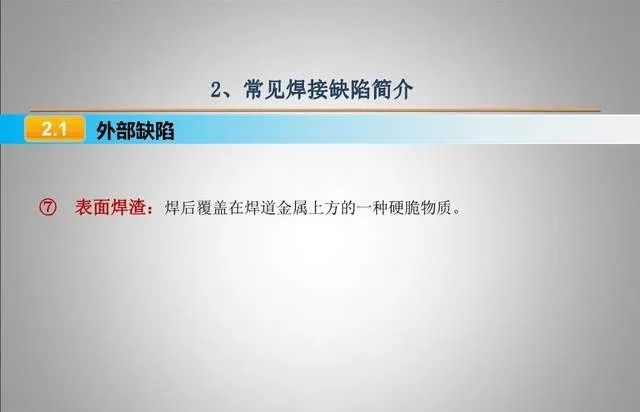

3. 夾渣：焊接過程中，熔渣殘留在焊縫中的現(xiàn)象，通常是由于焊接工藝不當(dāng)或焊絲表面清理不凈所致。

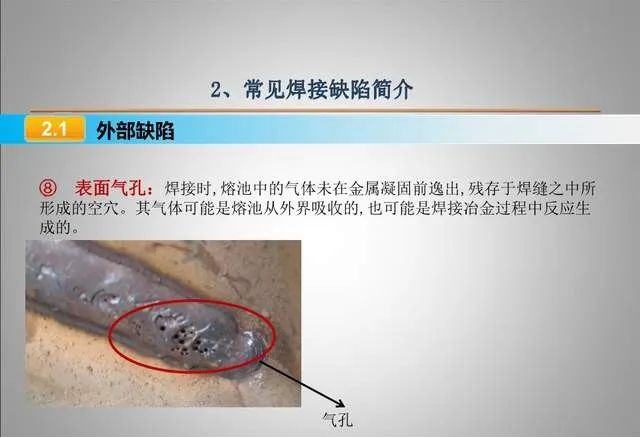

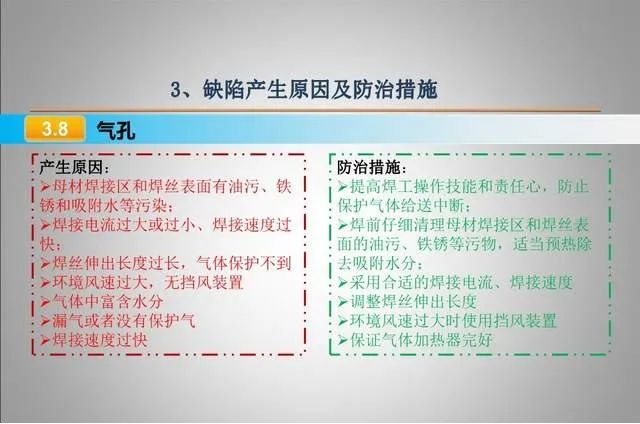

4. 氣孔：焊接過程中，熔池中的氣體在金屬冷卻之前未能逸出，在焊縫中形成的氣孔。
5. 裂紋：焊接過程中，由于應(yīng)力、溫度變化或材料本身的缺陷等原因，焊縫中出現(xiàn)的縫隙或裂紋。

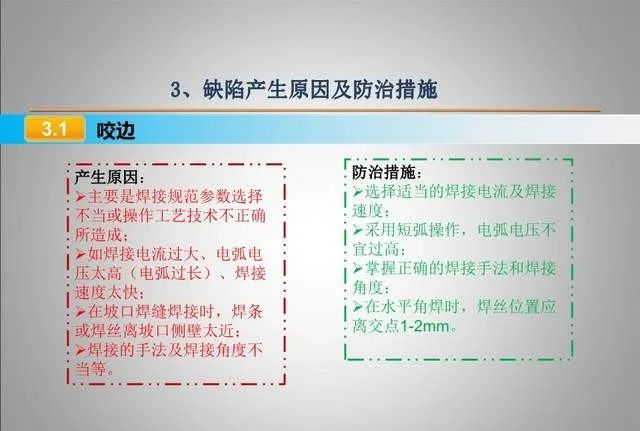

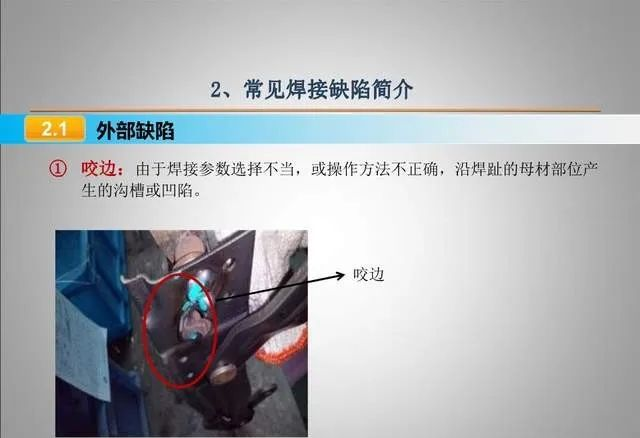

6. 咬邊：焊接過程中，由于填充金屬不足或焊接參數(shù)不當(dāng)，造成焊縫邊緣母材被熔化后形成的凹陷或溝槽。

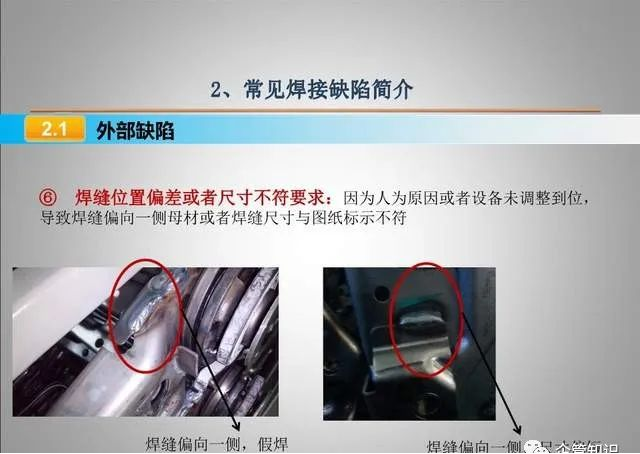

7. 錯邊：焊接過程中，由于兩件焊接母材的厚度、坡口角度等不匹配，導(dǎo)致焊縫對接不齊的現(xiàn)象。
8. 過燒：焊接過程中，由于加熱過度或高溫停留時間過長，造成焊縫及熱影響區(qū)材料組織發(fā)生變化的現(xiàn)象。
9. 夾鎢：焊接過程中，鎢極與熔池金屬相接觸，造成鎢極尖端部分進(jìn)入焊縫的現(xiàn)象。

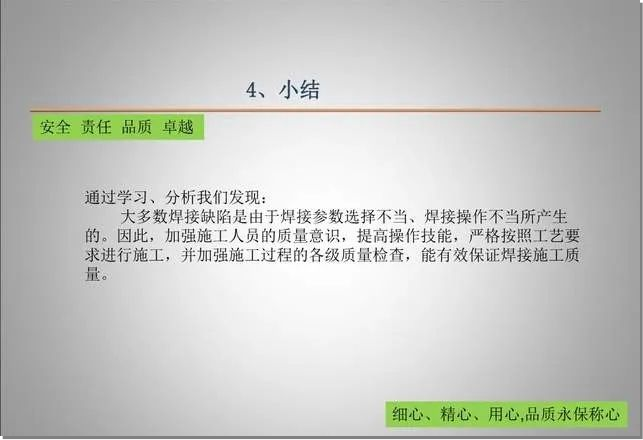

這些焊接缺陷會影響焊接質(zhì)量，可能導(dǎo)致焊縫強(qiáng)度降低、泄露風(fēng)險增加等安全隱患。因此，在實際生產(chǎn)中需要采取措施進(jìn)行預(yù)防和修正，如提高操作技能、優(yōu)化焊接工藝、加強(qiáng)材料管理等。

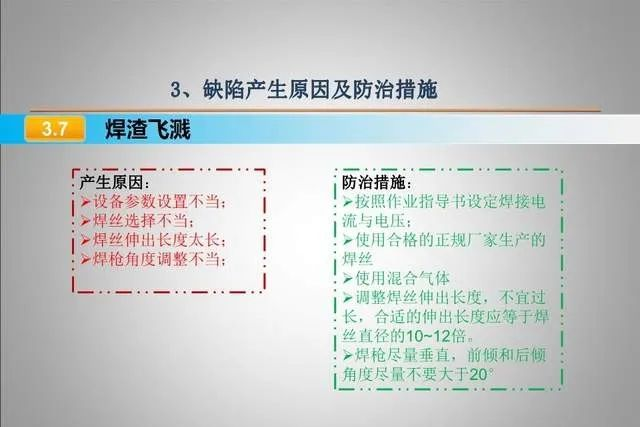

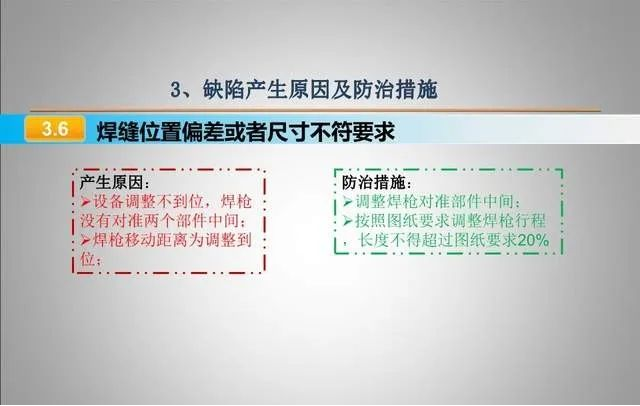

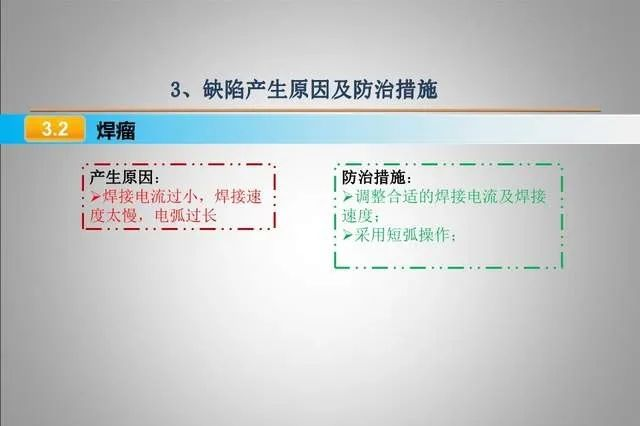

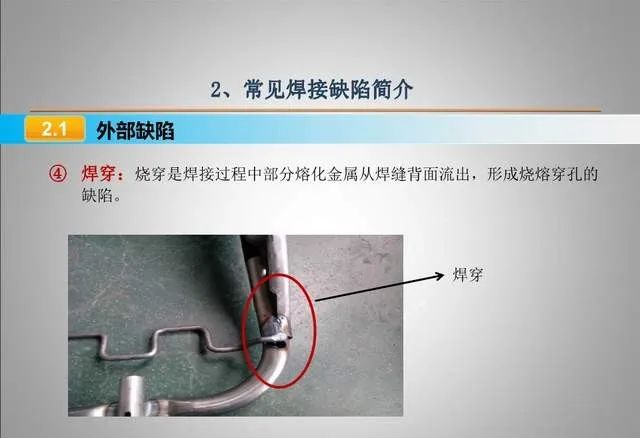

典型焊接缺陷培訓(xùn)

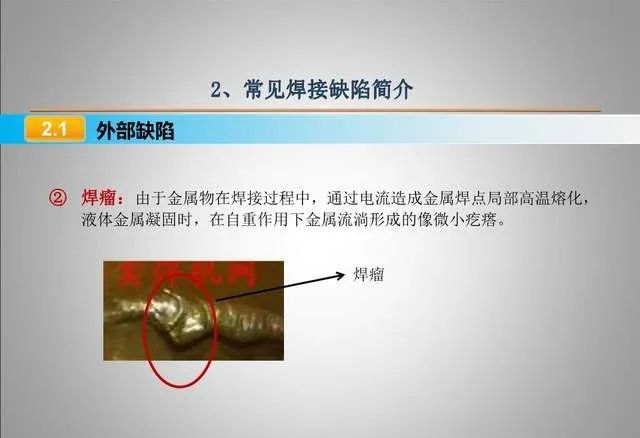

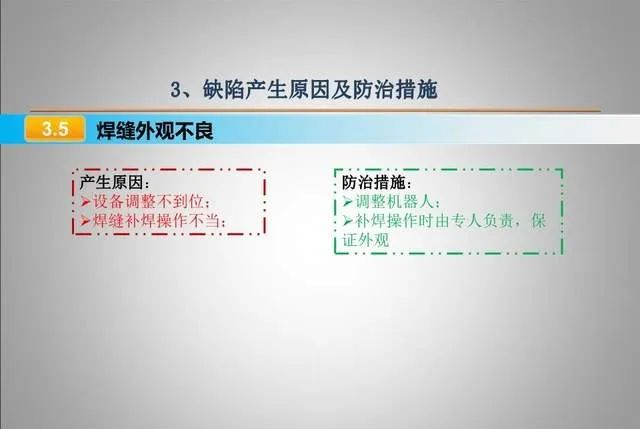

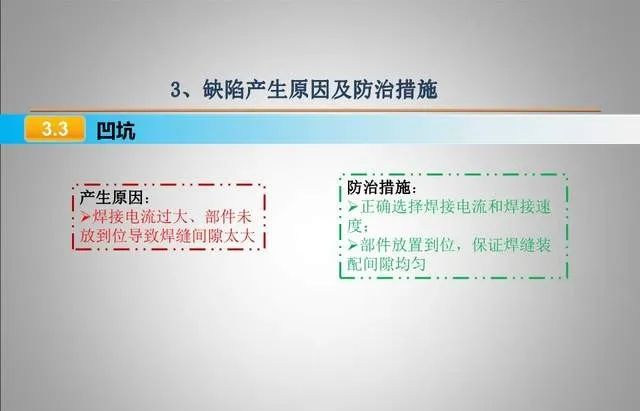

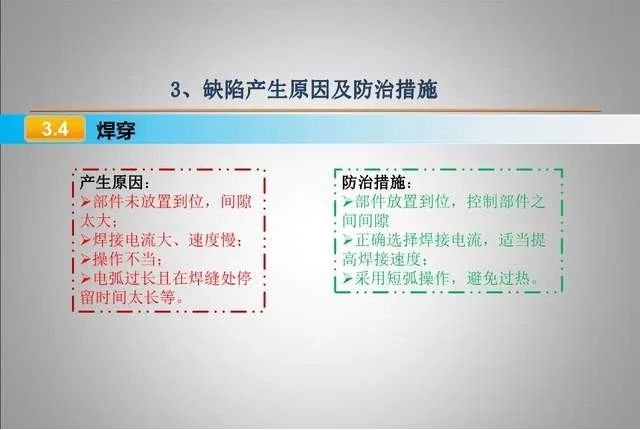

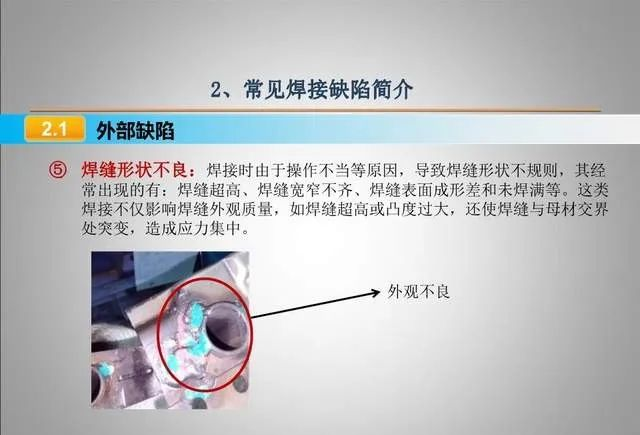

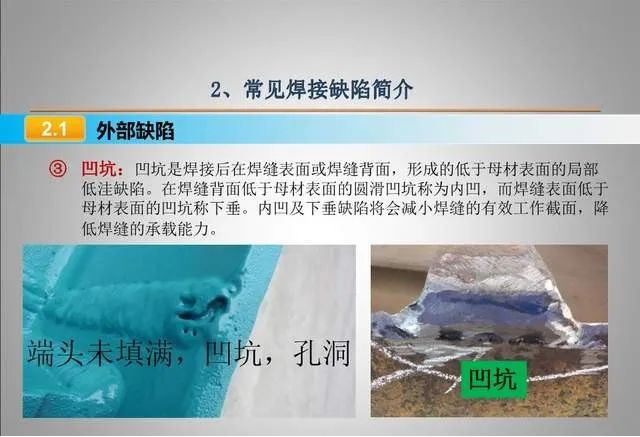

典型焊接缺陷培訓(xùn)
文章來自轉(zhuǎn)載分享
下一篇：努力工作 快樂生活
魯公網(wǎng)安備 37020602000170號
